产品简述(非晶合金变压器10KV及20KV级)
非晶合金铁芯油浸式变压器是新一代节能型产品，该产品铁芯采用进口非晶合金材料，具有空载损耗极低的突出优点可广泛应用于城乡配电网络，尤其适合注重节能的地区和用户使用。
性能特点
具有各向同性的软磁性导磁材料一一非晶合金，磁化功率小，电阻率高，涡流损耗小。采用非晶合金材料制成的变压器铁芯空载损耗及空载电流很低，其中空载损耗相比S(B)9型硅钢片变压器下降约 75%，相比S(B)11型硅钢片变压器下降约 65%，大大降低运行费用，节能效果十分显著。
工艺特点
铁芯及器身：每台变压器的非晶合金铁芯均采用美国进口材料，并结合我司多年以来在非晶合金变压器的制造经验和精良的工艺下，产品性能持久、质量稳定可靠。
线圈：由于非晶合金铁芯不能承受较大的压力，因此难以采用常规的方式固定铁芯和线圈。我公司通过采用特殊的结构设计和工艺方法有效地保证了产品的抗短路能力。其中由我公司设计制造的非晶合金变压器比全密封油浸式变压器每只线圈均通过了高达6次的短路试验，证明该产品具有极强的抗短路能力。
油箱：采用全密封结构，每台产品出厂前均需求承受油箱密封试验无泄漏。寿命长，耐侯性能优异。外壳按照 ANSI 标准进行严格的前处理，户外耐侯性能长达十年以上。
执行标准
JB/T 10318-2002 《非晶合金油浸式变压器》
GB 1094.2-2013 《电力变压器》
GB 1094.3-2017《电力变压器》
GB 1094.5-2008 《电力变压器》
GB/T6451-2015 《三相油浸式电力变压器技术参数和要求》
GB 20052-2020 《电力变压器能效限定值及能效等级》
订货参数
1、产品型号 2、额定容量
3、电压组合 4、调压范围
5、频 率 6、联结组标号
7、短路阻抗 8、其它：特殊要求须注明。

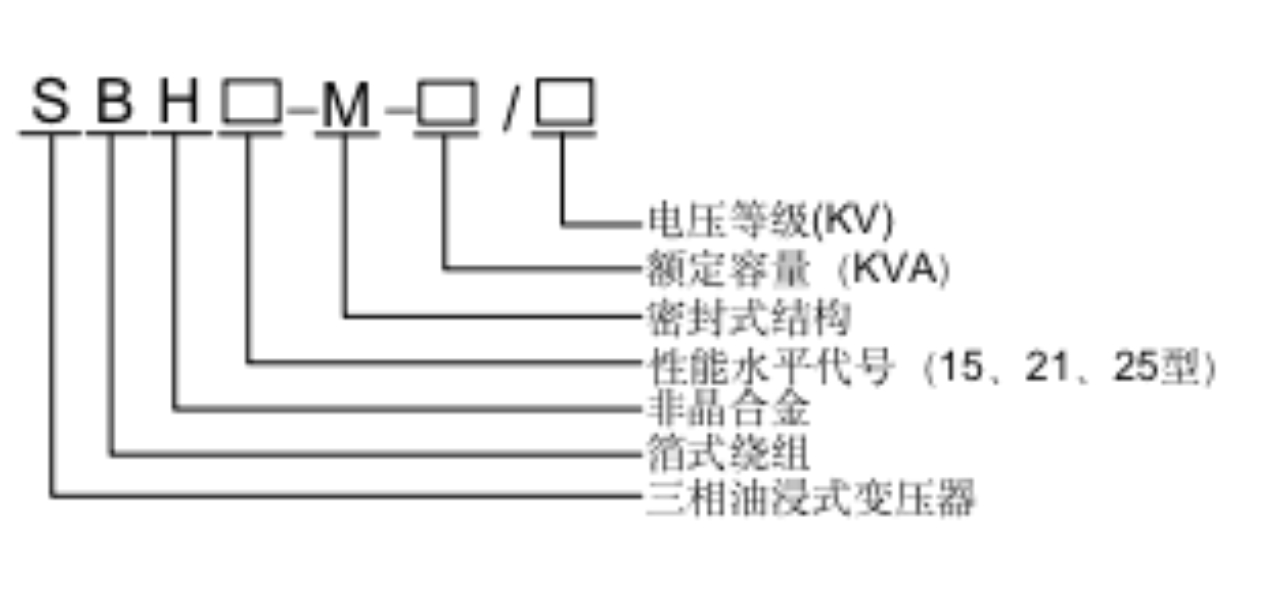

型号定义
技术参数
表10：10KV级非晶合金油浸式配电变压器基本性能参数表
|
额定 容量(KVA) |
额定电压(KV) |
联结组标号 |
空载 电流 (%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||
|
高压 |
低压 |
空载 |
负载 |
长(L) |
宽(W) |
高(H) |
油重 |
总重 |
|||||
|
30 |
6.0 6.3 10 ±5% 或 ±2×2.5% |
0.4 |
Dyn11 |
1.7 |
33 |
600 |
4.0 |
见图三 |
1000 |
780 |
780 |
50 |
245 |
|
50 |
1.3 |
43 |
870 |
1030 |
850 |
850 |
55 |
290 |
|||||
|
80 |
1.1 |
60 |
1250 |
1060 |
900 |
900 |
67 |
330 |
|||||
|
100 |
1.0 |
75 |
1500 |
1110 |
910 |
910 |
90 |
410 |
|||||
|
160 |
0.7 |
100 |
2200 |
1220 |
910 |
910 |
105 |
480 |
|||||
|
200 |
0.7 |
120 |
2600 |
1290 |
920 |
920 |
120 |
560 |
|||||
|
250 |
0.7 |
140 |
3050 |
1360 |
920 |
920 |
154 |
590 |
|||||
|
315 |
0.5 |
170 |
3550 |
1380 |
860 |
860 |
168 |
680 |
|||||
|
400 |
0.5 |
200 |
4300 |
1510 |
900 |
900 |
179 |
840 |
|||||
|
500 |
0.5 |
240 |
5150 |
1640 |
900 |
900 |
188 |
960 |
|||||
|
630 |
0.3 |
320 |
6200 |
4.5 |
1740 |
1120 |
1120 |
245 |
1120 |
||||
|
800 |
0.3 |
380 |
7500 |
2070 |
1230 |
1230 |
300 |
1150 |
|||||
|
1000 |
0.3 |
450 |
10300 |
2260 |
1350 |
1350 |
320 |
1430 |
|||||
|
1250 |
0.2 |
530 |
12000 |
2360 |
1350 |
1350 |
340 |
1690 |
|||||
|
1600 |
0.2 |
630 |
14500 |
2530 |
1390 |
1390 |
440 |
1960 |
|||||
|
2000 |
0.2 |
750 |
17400 |
2750 |
1450 |
1450 |
650 |
3300 |
|||||
|
2500 |
0.2 |
900 |
20200 |
2900 |
1510 |
1510 |
930 |
6420 |
|||||
注：以上数据供参考，特性、尺寸如有特殊要求，将根据客户要求订制。
