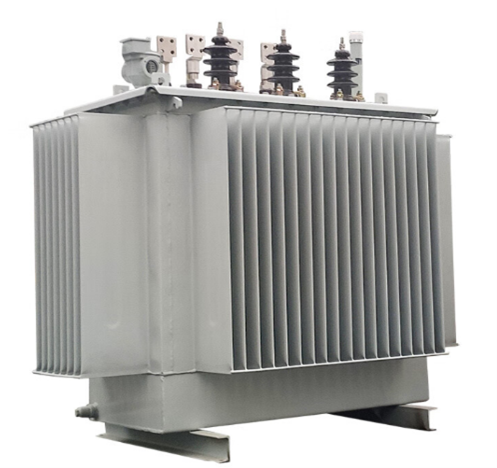

产品简述(配电变压器10KV及20KV级：13、20、22型)
输配电系统从发电厂将电能通过电压变换输送给用户，电能经高压输电线的传输，然后在几级变电站降压后，才能适合用户使用。位于终端电力用户附近的配电变压器最终将电压降到合适值。将电压降低到电气设备工作电压的变压器称为配电变压器，该类变压器作为日常照明和工厂动力用，一般低压为 0.4kV 及以下。配电变压器容量较小，一般在 3150 kVA 及以下；一次电压也较低 , 都在 35 kV 及以下。
性能特点
本产品在材料、工艺、结构上采取一系列改革，使产品电气性能达到国际同类产品的先进水平。具有高效益、低损耗的特点，可节省大量的电耗和运行费用，社会效益显著。铁芯采用优质冷轧晶粒取向硅钢片全斜接缝叠积方式。采用真空注油。油箱为方形，散热器有波纹式、片式、管式三种，由用户自选。
工艺特点
铁芯及器身：铁芯采用冷轧晶粒取向硅钢片，由铁芯自动生产线应用阶梯接缝 (Step-Lap) 工艺制造，叠装后涂刷专用固化剂，铁芯片间结合牢固，具有损耗低和噪音小等优点；
线圈：线圈采用高强度漆包线(或纸包线)卷绕，安匝分布均匀，绝缘结构合理，具有很强的抗短路能力。配电变压器器身采用免吊芯结构，密封件采用优质丙烯酸酯橡胶，能有效防止冷热老化。
油箱：油箱为波纹油箱，由我公司油箱自动生产线加工制造，表面前处理液和涂装粉末均采用优质品牌产品，油箱经生产流水线喷丸处理后喷粉，再高温固化，变压器外表抗腐蚀能力强。
执行标准
GB 1094.1-2013 《电力变压器》
GB 1094.2-2013 《电力变压器》
GB 1094.3-2017 《电力变压器》
GB 1094.5-2008 《电力变压器》
GB/T6451-2015 《三相油浸式电力变压器技术参数和要求》
GB 20052-2020 《电力变压器能效限定值及能效等级》
订货参数
1、产品型号 2、额定容量
3、电压组合 4、调压范围
5、频 率 6、联结组标号
7、短路阻抗 8、其它：特殊要求须注明。

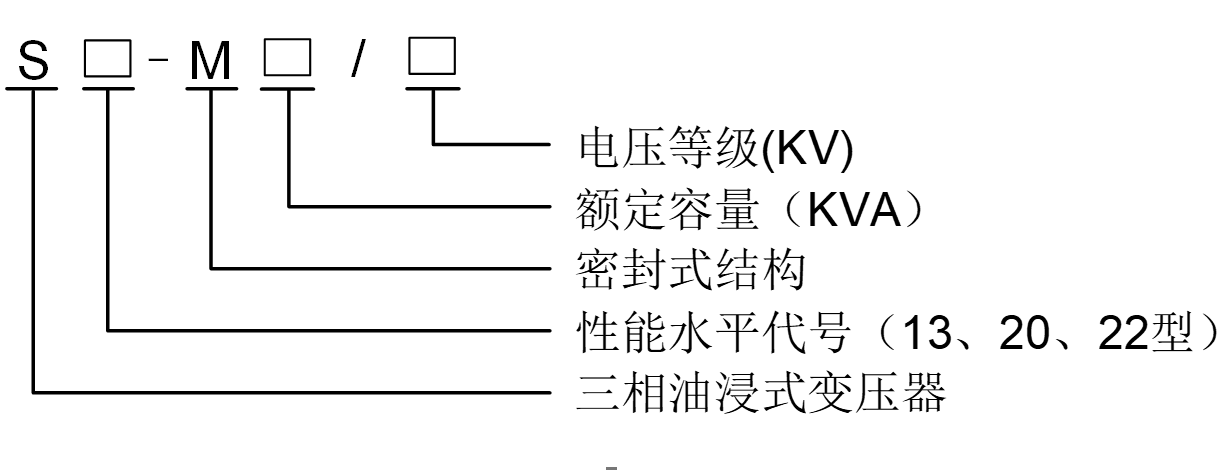

型号定义
技术参数
表7：10KV级S13型三相油浸式配电变压器基本性能参数表
|
额定 容量(KVA) |
额定电压(KV) |
联结组标号 |
空载 电流 (%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||
|
高压 |
低压 |
空载 |
负载 |
长(L) |
宽(W) |
高(H) |
油重 |
总重 |
|||||
|
30 |
6.0 6.3 10 10.5 |
0.4 |
Yyn0 Dyn11 |
1.5 |
80 |
630 |
4.0 |
见图二 |
615 |
600 |
945 |
50 |
245 |
|
50 |
1.3 |
100 |
910 |
750 |
615 |
975 |
55 |
290 |
|||||
|
63 |
1.2 |
110 |
1090 |
1025 |
625 |
995 |
67 |
330 |
|||||
|
80 |
1.2 |
130 |
1310 |
1075 |
640 |
1025 |
90 |
410 |
|||||
|
100 |
1.1 |
150 |
1580 |
1125 |
665 |
1065 |
105 |
480 |
|||||
|
125 |
1.1 |
170 |
1890 |
1150 |
675 |
1105 |
120 |
560 |
|||||
|
160 |
1.0 |
200 |
2310 |
1180 |
695 |
1115 |
154 |
590 |
|||||
|
200 |
1.0 |
240 |
2730 |
1200 |
705 |
1205 |
168 |
680 |
|||||
|
250 |
0.9 |
290 |
3200 |
1235 |
725 |
1225 |
179 |
840 |
|||||
|
315 |
0.9 |
340 |
3830 |
1295 |
745 |
1255 |
188 |
960 |
|||||
|
400 |
0.8 |
410 |
4520 |
1365 |
755 |
1275 |
245 |
1120 |
|||||
|
500 |
0.8 |
480 |
5410 |
1330 |
755 |
1335 |
300 |
1150 |
|||||
|
630 |
0.6 |
570 |
6200 |
4.5 |
1395 |
780 |
1375 |
320 |
1430 |
||||
|
800 |
0.6 |
700 |
7500 |
1465 |
825 |
1455 |
340 |
1690 |
|||||
|
1000 |
0.6 |
830 |
10300 |
1565 |
845 |
1475 |
440 |
1960 |
|||||
|
1250 |
0.5 |
970 |
12000 |
1685 |
925 |
1575 |
490 |
2350 |
|||||
|
1600 |
0.5 |
1170 |
14500 |
1855 |
1095 |
1685 |
560 |
2720 |
|||||
|
2000 |
0.4 |
1360 |
18300 |
5.0 |
1925 |
1195 |
1715 |
650 |
3300 |
||||
|
2500 |
0.4 |
1600 |
21200 |
2265 |
1385 |
1945 |
930 |
6420 |
|||||
表8：10KV级S20型三相油浸式配电变压器基本性能参数表
|
额定 容量(KVA) |
额定电压(KV) |
联结组标号 |
空载 电流 (%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||
|
高压 |
低压 |
空载 |
负载 |
长(L) |
宽(W) |
高(H) |
油重 |
总重 |
|||||
|
30 |
6.0 6.3 10 10.5 |
0.4 |
Yyn0 Dyn11 |
1.5 |
70 |
505 |
4.0 |
见图二 |
615 |
600 |
945 |
50 |
245 |
|
50 |
1.3 |
90 |
730 |
750 |
615 |
975 |
55 |
290 |
|||||
|
63 |
1.2 |
100 |
870 |
1025 |
625 |
995 |
67 |
330 |
|||||
|
80 |
1.2 |
115 |
1050 |
1075 |
640 |
1025 |
90 |
410 |
|||||
|
100 |
1.1 |
135 |
1265 |
1125 |
665 |
1065 |
105 |
480 |
|||||
|
125 |
1.1 |
150 |
1510 |
1150 |
675 |
1105 |
120 |
560 |
|||||
|
160 |
1.0 |
180 |
1850 |
1180 |
695 |
1115 |
154 |
590 |
|||||
|
200 |
1.0 |
215 |
2185 |
1200 |
705 |
1205 |
168 |
680 |
|||||
|
250 |
0.9 |
260 |
2560 |
1235 |
725 |
1225 |
179 |
840 |
|||||
|
315 |
0.9 |
305 |
3065 |
1295 |
745 |
1255 |
188 |
960 |
|||||
|
400 |
0.8 |
370 |
3615 |
1365 |
755 |
1275 |
245 |
1120 |
|||||
|
500 |
0.8 |
430 |
4330 |
1330 |
755 |
1335 |
300 |
1150 |
|||||
|
630 |
0.6 |
510 |
4960 |
4.5 |
1395 |
780 |
1375 |
320 |
1430 |
||||
|
800 |
0.6 |
630 |
6000 |
1465 |
825 |
1455 |
340 |
1690 |
|||||
|
1000 |
0.6 |
745 |
8240 |
1565 |
845 |
1475 |
440 |
1960 |
|||||
|
1250 |
0.5 |
870 |
9600 |
1685 |
925 |
1575 |
490 |
2350 |
|||||
|
1600 |
0.5 |
1050 |
11600 |
1855 |
1095 |
1685 |
560 |
2720 |
|||||
|
2000 |
0.4 |
1225 |
14640 |
5.0 |
1925 |
1195 |
1715 |
650 |
3300 |
||||
|
2500 |
0..4 |
1440 |
14840 |
2265 |
1385 |
1945 |
930 |
6420 |
|||||
表9：10KV级S22型三相油浸式配电变压器基本性能参数表
|
额定 容量(KVA) |
额定电压(KV) |
联结组标号 |
空载 电流 (%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||
|
高压 |
低压 |
空载 |
负载 |
长(L) |
宽(W) |
高(H) |
油重 |
总重 |
|||||
|
30 |
6.0 6.3 10 10.5 |
0.4 |
Yyn0 Dyn11 |
1.5 |
65 |
455 |
4.0 |
见图二 |
615 |
600 |
945 |
50 |
245 |
|
50 |
1.3 |
80 |
655 |
750 |
615 |
975 |
55 |
290 |
|||||
|
63 |
1.2 |
90 |
785 |
1025 |
625 |
995 |
67 |
330 |
|||||
|
80 |
1.2 |
105 |
945 |
1075 |
640 |
1025 |
90 |
410 |
|||||
|
100 |
1.1 |
120 |
1140 |
1125 |
665 |
1065 |
105 |
480 |
|||||
|
125 |
1.1 |
135 |
1360 |
1150 |
675 |
1105 |
120 |
560 |
|||||
|
160 |
1.0 |
160 |
1665 |
1180 |
695 |
1115 |
154 |
590 |
|||||
|
200 |
1.0 |
190 |
1970 |
1200 |
705 |
1205 |
168 |
680 |
|||||
|
250 |
0.9 |
230 |
2300 |
1235 |
725 |
1225 |
179 |
840 |
|||||
|
315 |
0.9 |
270 |
2760 |
1295 |
745 |
1255 |
188 |
960 |
|||||
|
400 |
0.8 |
330 |
3250 |
1365 |
755 |
1275 |
245 |
1120 |
|||||
|
500 |
0.8 |
385 |
3900 |
1330 |
755 |
1335 |
300 |
1150 |
|||||
|
630 |
0.6 |
460 |
4460 |
4.5 |
1395 |
780 |
1375 |
320 |
1430 |
||||
|
800 |
0.6 |
560 |
5400 |
1465 |
825 |
1455 |
340 |
1690 |
|||||
|
1000 |
0.6 |
665 |
7415 |
1565 |
845 |
1475 |
440 |
1960 |
|||||
|
1250 |
0.5 |
780 |
8640 |
1685 |
925 |
1575 |
490 |
2350 |
|||||
|
1600 |
0.5 |
940 |
10440 |
1855 |
1095 |
1685 |
560 |
2720 |
|||||
|
2000 |
0.4 |
1085 |
13180 |
5.0 |
1925 |
1195 |
1715 |
650 |
3300 |
||||
|
2500 |
0.4 |
1280 |
13360 |
2265 |
1385 |
1945 |
930 |
6420 |
|||||
注：以上数据供参考，特性、尺寸如有特殊要求，将根据客户要求订制。

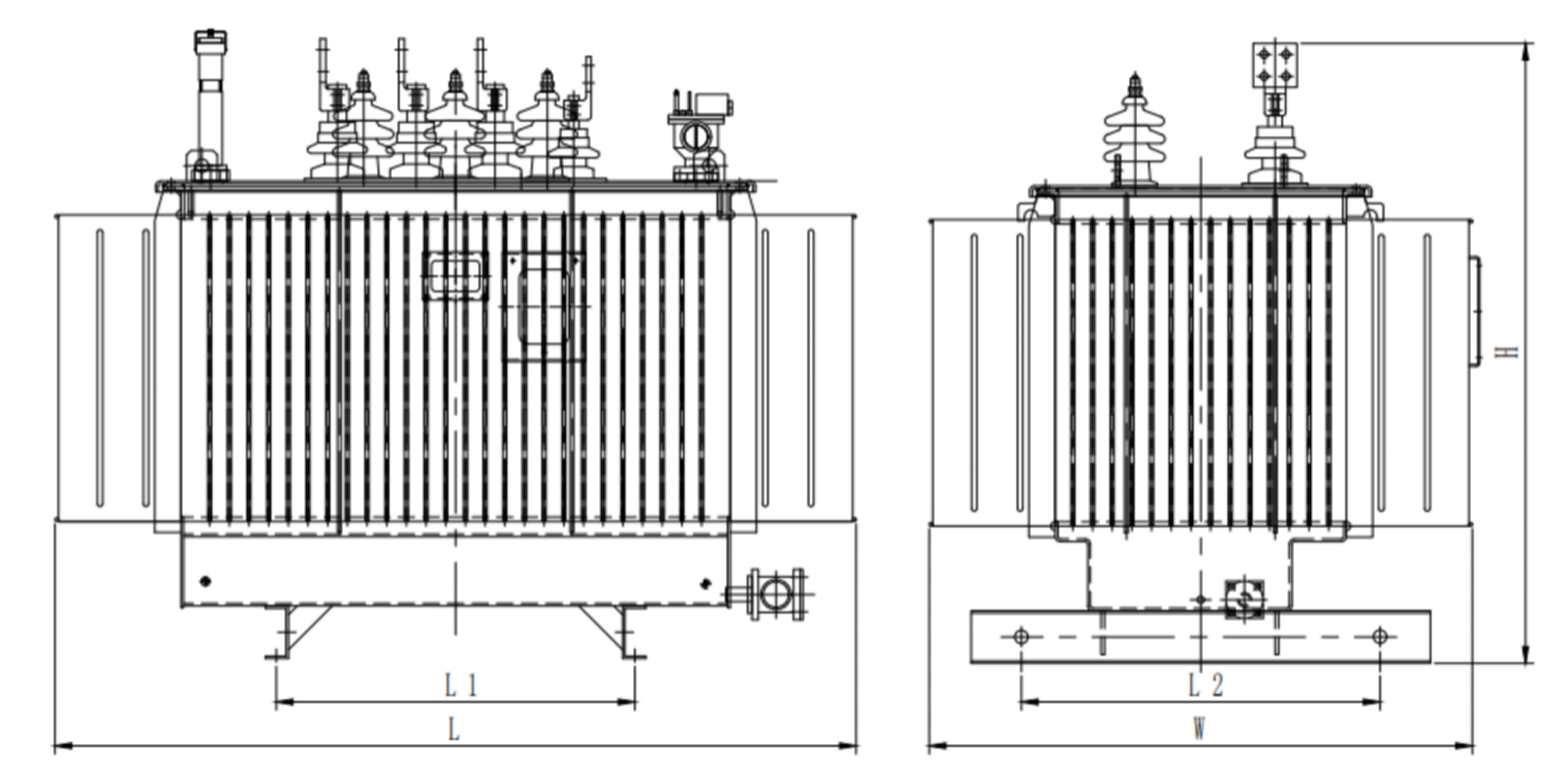

图二
