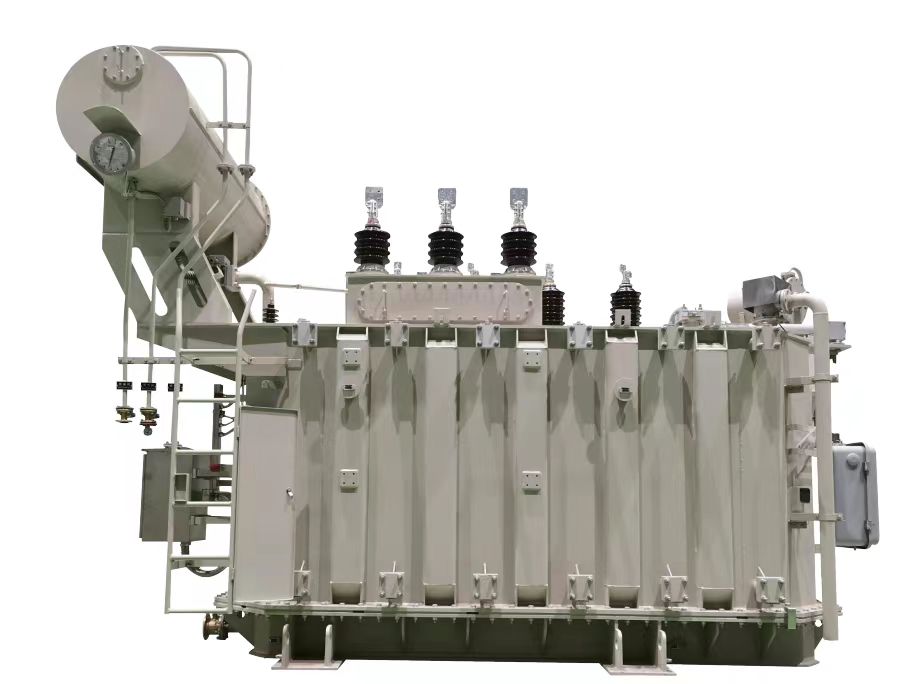

产品简述(电力变压器35kV级:18、20、22型)
我公司生产的 35kV级油浸式电力变压器具有低损耗、低噪音、抗突发短路能力强、外形美观等优点。采用先进生产设备和精益制造工艺，各项性能指标均达到国际同类产品先进水平。
性能特点
本产品具有高效益、低损耗的特点，可节省大量的电耗和运行费用，经济效益显著。铁芯采用优质冷轧晶粒取向硅钢片全斜接缝叠积方式。油箱为方形，采用真空注油。散热器有波纹式、片式、管式三种，由客户自选。
工艺特点
铁芯及器身 : 铁芯采用自动铁芯剪切线加工，全斜阶梯接缝，改善磁通走向，消除铁芯在接缝处的局部磁通饱和现象，降低了铁芯的空载损耗、空载电流，并且降低了变压器噪音。电力变压器采用拉板结构，为了增加抗短路能力，在压板的周围分布了若干个压钉，上下高低压夹件采用支撑梁连接，使铁芯成一个整体。另外，铁芯柱表面涂硅钢片专用端面胶，使硅钢片片与片之间粘接起来，经固化后使铁芯成为一体，降低铁芯的噪音，增加机械强度，同时对铁芯防锈起了很好的作用。器身下部与油箱箱壁之间采用高强度电工层压木支撑，使得器身下部定位安全可靠。
线圈 : 高压线圈为连续式，低压线圈为连续式或螺旋式，单独设置调压线圈，安匝平衡，把机械力降低到了最小限度。高低压线圈采用导油结构，油流呈导向型，充分利用油流带走热量。
油箱 : 油箱为钟罩式或吊心式，油箱美观简洁，机械强度高。为有效防止渗漏油，在各关键的连接部位 ( 如套管、压力阀、开关等 ) 采用精加工法兰连接，防止渗漏现象。
执行标准
GB 1094.1-2013 《电力变压器》
GB 1094.2-2013 《电力变压器》
GB 1094.3-2017 《电力变压器》
GB 1094.5-2008 《电力变压器》
GB/T6451-2015 《三相油浸式电力变压器技术参数和要求》
GB 20052-2020 《电力变压器能效限定值及能效等级》
订货参数
1、产品型号 2、额定容量
3、电压组合 4、调压范围
5、频 率 6、联结组标号
7、短路阻抗 8、其它：特殊要求须注明。

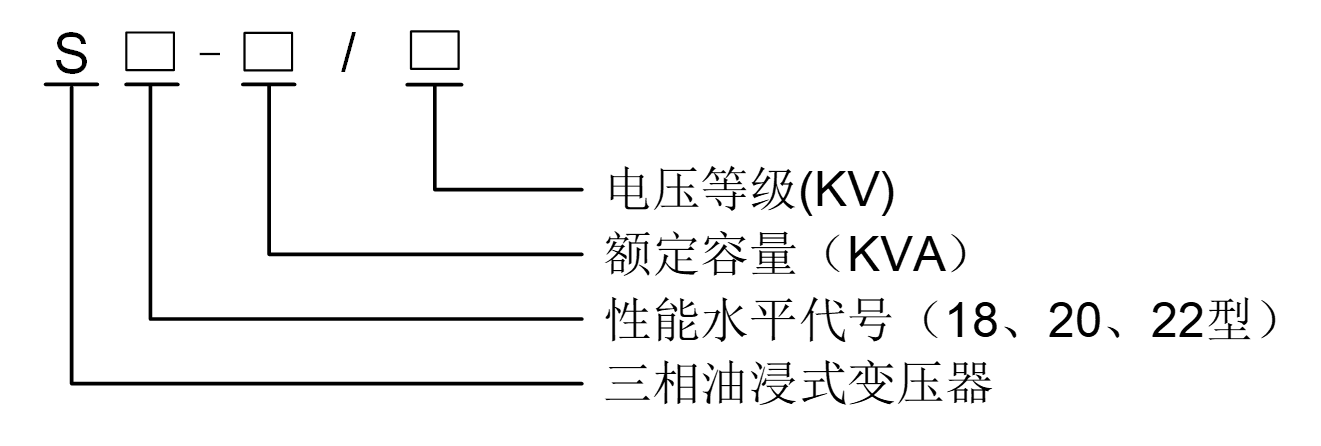

型号定义
技术参数
表1：S18型35KV级无励磁调压油浸式变压器基本性能参数表
|
额定 容量 (KVA) |
额定电压(KV) |
联结 组别 |
空载电流(%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||||
|
高压 |
分接 范围 |
低压 |
空载 |
负载 |
长(L) |
宽(W) |
高(H) |
器身 |
油重 |
总重 |
|||||
|
3150 |
35~ 38.5 |
±5% ±2×2.5% |
3.15 3.3 6.3 6.6 10.5 11.0 |
Yd11 |
0.45 |
2.4 |
21.9 |
7.0 |
见图一 |
2850 |
2165 |
2960 |
3850 |
1520 |
7050 |
|
4000 |
0.45 |
2.9 |
25.9 |
2855 |
2250 |
3100 |
4600 |
1750 |
8490 |
||||||
|
5000 |
0.45 |
3.5 |
29.7 |
3000 |
2365 |
3155 |
5525 |
1950 |
8975 |
||||||
|
6300 |
0.45 |
4.2 |
33.3 |
8.0 |
3075 |
2530 |
3250 |
6770 |
2320 |
11490 |
|||||
|
8000 |
YNd11 |
0.35 |
5.8 |
36.5 |
3130 |
2645 |
3710 |
8093 |
2500 |
14120 |
|||||
|
10000 |
0.35 |
7 |
43 |
3565 |
2750 |
3830 |
6983 |
2850 |
16480 |
||||||
|
12500 |
0.3 |
8 |
51.1 |
4150 |
2785 |
3950 |
10932 |
3250 |
18345 |
||||||
|
16000 |
0.3 |
9.7 |
62.5 |
4480 |
2860 |
4720 |
13330 |
3750 |
22307 |
||||||
|
20000 |
0.3 |
11.5 |
75.5 |
4560 |
3225 |
4865 |
17035 |
4365 |
29975 |
||||||
|
25000 |
0.25 |
13.6 |
89.3 |
10.0 |
4610 |
3490 |
4910 |
21310 |
5280 |
35370 |
|||||
|
31500 |
0.25 |
16.2 |
106.4 |
4760 |
3750 |
5100 |
25310 |
6650 |
29800 |
||||||
表2：SZ18型35KV级有载调压油浸式变压器基本性能参数表
|
额定 容量 (KVA) |
额定电压(KV) |
联结 组别 |
空载电流(%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||||
|
|
高压 |
分接 范围 |
低压 |
|
|
空载 |
负载 |
|
|
长(L) |
宽(W) |
高(H) |
器身 |
油重 |
总重 |
|
3150 |
35~ 38.5 |
±3×2.5% |
3.15 3.3 6.3 6.6 10.5 11.0 |
Yd11 |
0.5 |
2.6 |
23.5 |
7.0 |
见图一 |
2860 |
2180 |
2960 |
3850 |
1520 |
7050 |
|
4000 |
|
|
|
|
0.5 |
3.1 |
27.6 |
|
|
2880 |
2260 |
3100 |
4600 |
1750 |
8490 |
|
5000 |
|
|
|
|
0.5 |
3.7 |
32.5 |
|
|
3050 |
2370 |
3155 |
5525 |
1950 |
8975 |
|
6300 |
|
|
|
|
0.5 |
4.5 |
34.9 |
7.5 |
|
3090 |
2540 |
3250 |
6770 |
2320 |
11490 |
|
8000 |
|
|
|
YNd11 |
0.4 |
6.3 |
38.6 |
|
|
3150 |
2670 |
3710 |
8093 |
2500 |
14120 |
|
10000 |
|
|
|
|
0.4 |
7.4 |
45.6 |
|
|
3585 |
2780 |
3830 |
6983 |
2850 |
16480 |
|
12500 |
|
|
|
|
0.35 |
8.7 |
54 |
8.0 |
|
4190 |
2790 |
3950 |
10932 |
3250 |
18345 |
|
16000 |
|
|
|
|
0.35 |
10.5 |
66.8 |
|
|
4500 |
2890 |
4720 |
13330 |
3750 |
22307 |
|
20000 |
|
|
|
|
0.3 |
12.4 |
78.6 |
|
|
4600 |
3250 |
4865 |
17035 |
4365 |
29975 |
|
25000 |
|
|
|
|
0.3 |
14.6 |
92.9 |
10.0 |
|
4650 |
3500 |
4910 |
21310 |
5280 |
35370 |
|
31500 |
|
|
|
|
0.3 |
17.4 |
110.2 |
|
|
4800 |
3760 |
5100 |
25310 |
6650 |
29800 |
表3：S20型35KV级无励磁调压油浸式变压器基本性能参数表
|
额定 容量 (KVA) |
额定电压(KV) |
联结 组别 |
空载电流(%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||||
|
|
高压 |
分接 范围 |
低压 |
|
|
空载 |
负载 |
|
|
长(L) |
宽(W) |
高(H) |
器身 |
油重 |
总重 |
|
3150 |
35~ 38.5 |
±5% ±2×2.5% |
3.15 3.3 6.3 6.6 10.5 11.0 |
Yd11 |
0.45 |
2 |
20.7 |
7.0 |
见图一 |
2860 |
2180 |
2960 |
3850 |
1520 |
7050 |
|
4000 |
|
|
|
|
0.45 |
2.3 |
24.6 |
|
|
2880 |
2260 |
3100 |
4600 |
1750 |
8490 |
|
5000 |
|
|
|
|
0.45 |
2.8 |
28.2 |
|
|
3050 |
2370 |
3155 |
5525 |
1950 |
8975 |
|
6300 |
|
|
|
|
0.45 |
3.4 |
31.5 |
8.0 |
|
3090 |
2540 |
3250 |
6770 |
2320 |
11490 |
|
8000 |
|
|
|
YNd11 |
0.35 |
4.7 |
34.6 |
|
|
3150 |
2670 |
3710 |
8093 |
2500 |
14120 |
|
10000 |
|
|
|
|
0.35 |
5.7 |
40.8 |
|
|
3585 |
2780 |
3830 |
6983 |
2850 |
16480 |
|
12500 |
|
|
|
|
0.3 |
6.5 |
48.4 |
8.0 |
|
4190 |
2790 |
3950 |
10932 |
3250 |
18345 |
|
16000 |
|
|
|
|
0.3 |
7.9 |
59.2 |
|
|
4500 |
2890 |
4720 |
13330 |
3750 |
22307 |
|
20000 |
|
|
|
|
0.3 |
9.7 |
71.6 |
|
|
4600 |
3250 |
4865 |
17035 |
4365 |
29975 |
|
25000 |
|
|
|
|
0.25 |
11.1 |
84.6 |
10.0 |
|
4650 |
3500 |
4910 |
21310 |
5280 |
35370 |
|
31500 |
|
|
|
|
0.25 |
13.1 |
100.8 |
|
|
4800 |
3760 |
5100 |
25310 |
6650 |
29800 |
表4：SZ20型35KV级有载调压油浸式变压器基本性能参数表
|
额定 容量 (KVA) |
额定电压(KV) |
联结 组别 |
空载电流(%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||||
|
|
高压 |
分接 范围 |
低压 |
|
|
空载 |
负载 |
|
|
长(L) |
宽(W) |
高(H) |
器身 |
油重 |
总重 |
|
3150 |
35~ 38.5 |
±3×2.5% |
3.15 3.3 6.3 6.6 10.5 11.0 |
Yd11 |
0.5 |
2.1 |
22.2 |
7.0 |
见图一 |
2860 |
2180 |
2960 |
3850 |
1520 |
7050 |
|
4000 |
|
|
|
|
0.5 |
2.5 |
26.2 |
|
|
2880 |
2260 |
3100 |
4600 |
1750 |
8490 |
|
5000 |
|
|
|
|
0.5 |
3 |
30.8 |
|
|
3050 |
2370 |
3155 |
5525 |
1950 |
8975 |
|
6300 |
|
|
|
|
0.5 |
3.7 |
33 |
7.5 |
|
3090 |
2540 |
3250 |
6770 |
2320 |
11490 |
|
8000 |
|
|
|
YNd11 |
0.4 |
5.1 |
36.5 |
|
|
3150 |
2670 |
3710 |
8093 |
2500 |
14120 |
|
10000 |
|
|
|
|
0.4 |
6 |
43.2 |
|
|
3585 |
2780 |
3830 |
6983 |
2850 |
16480 |
|
12500 |
|
|
|
|
0.35 |
7.1 |
51.1 |
8.0 |
|
4190 |
2790 |
3950 |
10932 |
3250 |
18345 |
|
16000 |
|
|
|
|
0.35 |
8.5 |
63.3 |
|
|
4500 |
2890 |
4720 |
13330 |
3750 |
22307 |
|
20000 |
|
|
|
|
0.3 |
10.1 |
74.4 |
|
|
4600 |
3250 |
4865 |
17035 |
4365 |
29975 |
|
25000 |
|
|
|
|
0.3 |
11.9 |
88 |
10.0 |
|
4650 |
3500 |
4910 |
21310 |
5280 |
35370 |
|
31500 |
|
|
|
|
0.3 |
14.2 |
104.4 |
|
|
4800 |
3760 |
5100 |
25310 |
6650 |
29800 |
表5：S22型35KV级无励磁调压调压油浸式变压器基本性能参数表
|
额定 容量 (KVA) |
额定电压(KV) |
联结 组别 |
空载电流(%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||||
|
高压 |
分接 范围 |
低压 |
空载 |
负载 |
长(L) |
宽(W) |
高(H) |
器身 |
油重 |
总重 |
|||||
|
3150 |
35~ 38.5 |
±5% ±2×2.5% |
3.15 3.3 6.3 6.6 10.5 11.0 |
Yd11 |
0.45 |
1.7 |
20.7 |
7.0 |
见图一 |
2860 |
2180 |
2960 |
3850 |
1520 |
7050 |
|
4000 |
0.45 |
2 |
24.6 |
2880 |
2260 |
3100 |
4600 |
1750 |
8490 |
||||||
|
5000 |
0.45 |
2.4 |
28.2 |
3050 |
2370 |
3155 |
5525 |
1950 |
8975 |
||||||
|
6300 |
0.45 |
2.9 |
31.5 |
8.0 |
3090 |
2540 |
3250 |
6770 |
2320 |
11490 |
|||||
|
8000 |
YNd11 |
0.35 |
4 |
34.6 |
3150 |
2670 |
3710 |
8093 |
2500 |
14120 |
|||||
|
10000 |
0.35 |
4.8 |
40.8 |
3585 |
2780 |
3830 |
6983 |
2850 |
16480 |
||||||
|
12500 |
0.3 |
5.5 |
48.4 |
8.0 |
4190 |
2790 |
3950 |
10932 |
3250 |
18345 |
|||||
|
16000 |
0.3 |
6.7 |
59.2 |
4500 |
2890 |
4720 |
13330 |
3750 |
22307 |
||||||
|
20000 |
0.3 |
7.9 |
71.6 |
4600 |
3250 |
4865 |
17035 |
4365 |
29975 |
||||||
|
25000 |
0.25 |
9.4 |
84.6 |
10.0 |
4650 |
3500 |
4910 |
21310 |
5280 |
35370 |
|||||
|
31500 |
0.25 |
11.1 |
100.8 |
4800 |
3760 |
5100 |
25310 |
6650 |
29800 |
||||||
表6：SZ22型35KV级有载调压油浸式变压器基本性能参数表
|
额定 容量 (KVA) |
额定电压(KV) |
联结 组别 |
空载电流(%) |
损耗(KW) |
短路 阻抗 (%) |
外形图 |
外形尺寸(mm) |
重量(Kg) |
|||||||
|
高压 |
分接 范围 |
低压 |
空载 |
负载 |
长(L) |
宽(W) |
高(H) |
器身 |
油重 |
总重 |
|||||
|
3150 |
35~ 38.5 |
±3×2.5% |
3.15 3.3 6.3 6.6 10.5 11.0 |
Yd11 |
0.5 |
1.8 |
22.2 |
7.0 |
见图一 |
2860 |
2180 |
2960 |
3850 |
1520 |
7050 |
|
4000 |
0.5 |
2.1 |
26.2 |
2880 |
2260 |
3100 |
4600 |
1750 |
8490 |
||||||
|
5000 |
0.5 |
2.6 |
30.8 |
3050 |
2370 |
3155 |
5525 |
1950 |
8975 |
||||||
|
6300 |
0.5 |
3.1 |
33 |
8.0 |
3090 |
2540 |
3250 |
6770 |
2320 |
11490 |
|||||
|
8000 |
YNd11 |
0.4 |
4.3 |
36.5 |
3150 |
2670 |
3710 |
8093 |
2500 |
14120 |
|||||
|
10000 |
0.4 |
5.1 |
43.2 |
3585 |
2780 |
3830 |
6983 |
2850 |
16480 |
||||||
|
12500 |
0.35 |
6 |
51.1 |
8.0 |
4190 |
2790 |
3950 |
10932 |
3250 |
18345 |
|||||
|
16000 |
0.35 |
7.2 |
63.3 |
4500 |
2890 |
4720 |
13330 |
3750 |
22307 |
||||||
|
20000 |
0.3 |
8.5 |
74.4 |
4600 |
3250 |
4865 |
17035 |
4365 |
29975 |
||||||
|
25000 |
0.3 |
10.1 |
88 |
10.0 |
4650 |
3500 |
4910 |
21310 |
5280 |
35370 |
|||||
|
31500 |
0.3 |
12 |
104.4 |
4800 |
3760 |
5100 |
25310 |
6650 |
29800 |
||||||
注：以上数据供参考，特性、尺寸如有特殊要求，将根据客户要求订制。

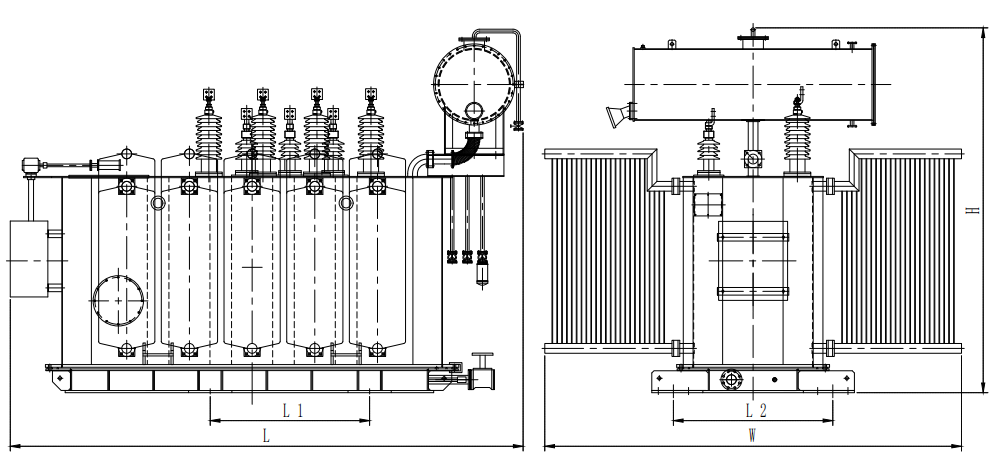

图一
