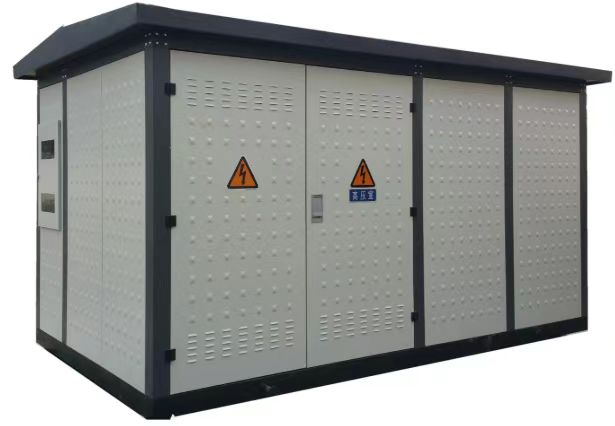

产品简述(箱式变电站YBW系列)
箱式变电站(以下简称“箱变”)是引进德国 P&T公司先进技术生产制造的,其技术性能完全满足国、内外电力网对箱式变电站之要求，并通过了内部燃弧试验。箱式变电站适用于矿山、工厂企业、油气田和风力发电站,同时也广泛用于新建开发区、土地紧张的城市民用设施、大型建筑工地作临时配电设备,以及高层建筑变配电设施,居民住宅小区、别墅区、风光区、广场及路灯等的变配电装置。它替代了原有的土建配电房、配电站,成为新型的成套变配电装置。
性能特点
造价经济,操作简单,维护方便
结合国、内外先进技术,性能领先,安全可靠
外壳材质多样化，可美化、装饰环境
体积小,结构紧凑,能有效减少占地面积,降低高度
高、低压组合方式灵活,自动化程度高
操作安全,防护等级高,可达IP54
工艺特点
低压侧可采用创新型面板式布置,有效利用布置空间,操作简单、维护方便。
箱变墙板可采用不锈钢-PU 复合板或非金属水泥,保证箱体具有良好的机械强度及防腐性能,特别适合于出口海运或在有盐雾腐蚀的地区使用。
箱变内的通风散热通常采用自然冷却+强迫风冷的组合方案。强迫风冷由变压器温控或传感器控制,在温度达到设定值时,可启动轴流风机。且通风通道可采用迷宫形式,并设置防尘过滤网,防止异物进入。
箱变安全性、防护性高。高压环网柜底座设有专用泄压通道,异常气体可通过卸压通道释放到变压器室确保人员安全;变压器室装有网门,可以防止误入带电间隔;门沿加装防水密封条,加强防护。
执行标准
IEC 62271-202-2014《高压开关设备和控制设备-高压/低压预制装配式变电站》
GB 17467-2010《高低压预装式变电站》
GB 1985-89《交流高压隔离开关和接地开关》
GB 11022-89《高压开关设备通用技术条件》
GB 1094.1-2013《电力变压器》
GB 7251.1-2013《低压成套开关设备和控制设备》
GB/T 6451-2008《油浸式电力变压器技术参数和要求》
DL/T 402-2007《高压交流断路器订货技术条件》
DL/T 403-2000《12~40.5kV 户内高压真空断路器订货技术条件》
DL/T 404-2007《户内交流高压开关柜订货技术条件》
DL/T 486-2000《交流高压隔离开关订货技术条件》
DL/T 537-2002《高压/低压预装箱式变电站选用导则》
订货参数
1、产品型号 2、额定容量
3、电压等级 4、调压范围
5、频 率 6、其它：特殊要求须注明。

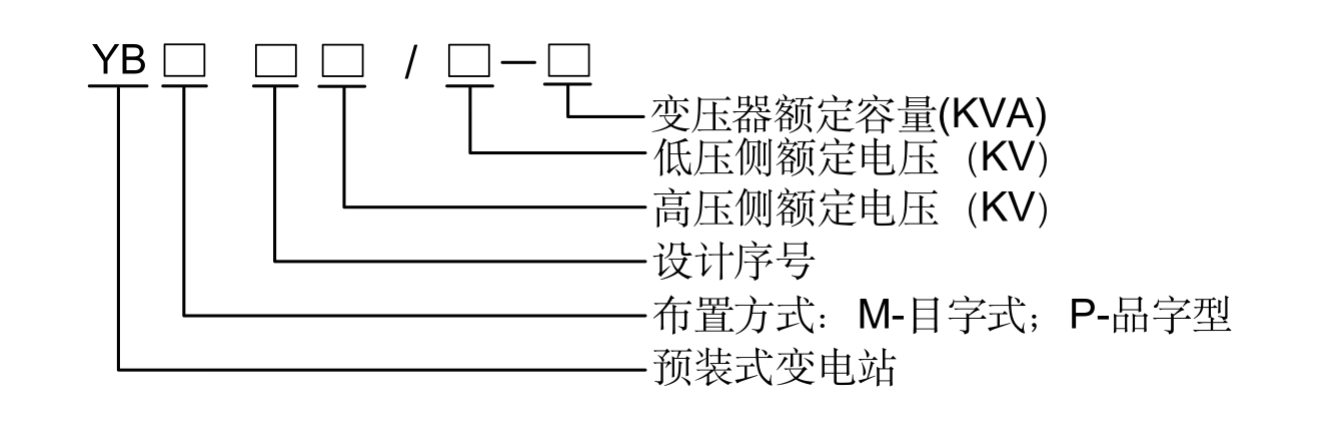

型号定义
技术参数
|
项目 |
单位 |
参数 |
||||
|
高 压 单 元 |
额定频率 |
HZ |
50/60 |
|||
|
额定电压 |
KV |
6 |
10 |
20 |
35 |
|
|
最高工作电压 |
KV |
7.2 |
12 |
24 |
40.5 |
|
|
工频耐受电压 对地和相间/隔离断口 |
KV |
23/28 |
42/48 |
50/60 |
95/110 |
|
|
雷电冲击耐压 对地和相间/隔离断口 |
KV |
60/70 |
75/85 |
125/145 |
185/215 |
|
|
额定电流 |
A |
630 |
||||
|
额定短时耐受电流 |
KA |
12.5KA（3S） |
20KA（3S） |
20KA（3S） |
20KA（3S） |
|
|
低压单元 |
额定电压 |
V |
400 |
|||
|
主回路额定电流 |
A |
100~3200 |
||||
|
额定短时耐受电流 |
KA |
15 |
30 |
50 |
||
|
额定峰值耐受电流 |
KA |
30 |
63 |
110 |
||
|
分支电源 |
A |
100~1600 |
||||
|
分支回路数 |
路 |
2~18路 |
||||
|
变压器单元 |
额定容量 |
KVA |
50~1600 |
|||
|
阻抗电压 |
% |
4 |
4.5 |
6 |
6.5 |
|
|
分接范围 |
|
±2×2.5%/±5% |
||||
|
联结组别 |
|
Dyn11/Dy11/Dyn5 |
||||
|
高低压室防护等级 |
|
IP33~IP54 |
||||
|
变压器防护等级 |
|
IP43/IP43D |
||||

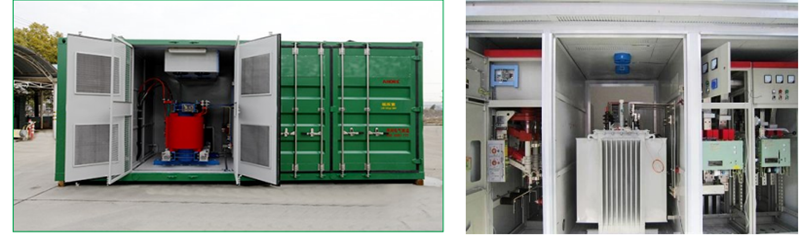

典型组合方案
